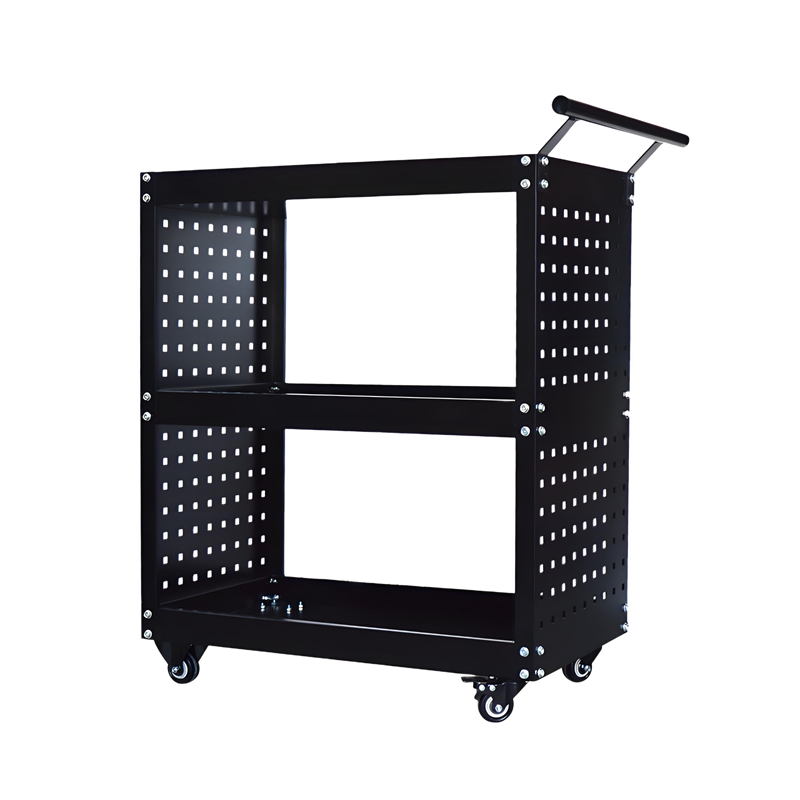

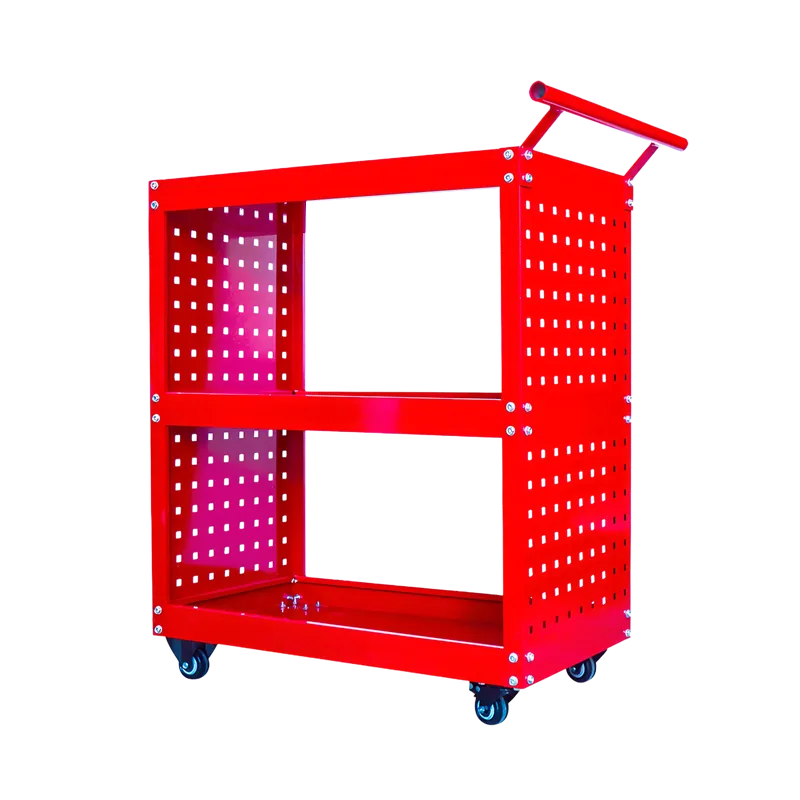

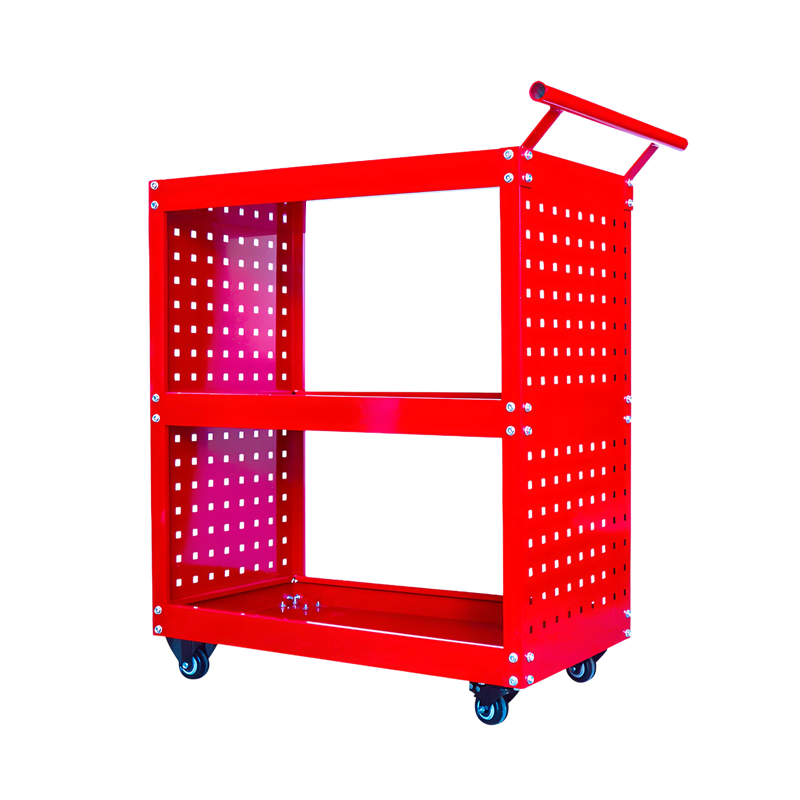

| 产品名称： | 三层工具车 | 产品自重： | 9kg |
| 产品尺寸： | 770*650*400 | 整体承重： | 300kg |
| 层板裸厚: | 1.0mm | 产品颜色： | 蓝/红/黑 |
| 脚轮尺寸： | 2寸(2个定向+2个万向带刹车) | ||
- 产品介绍
一、结构设计

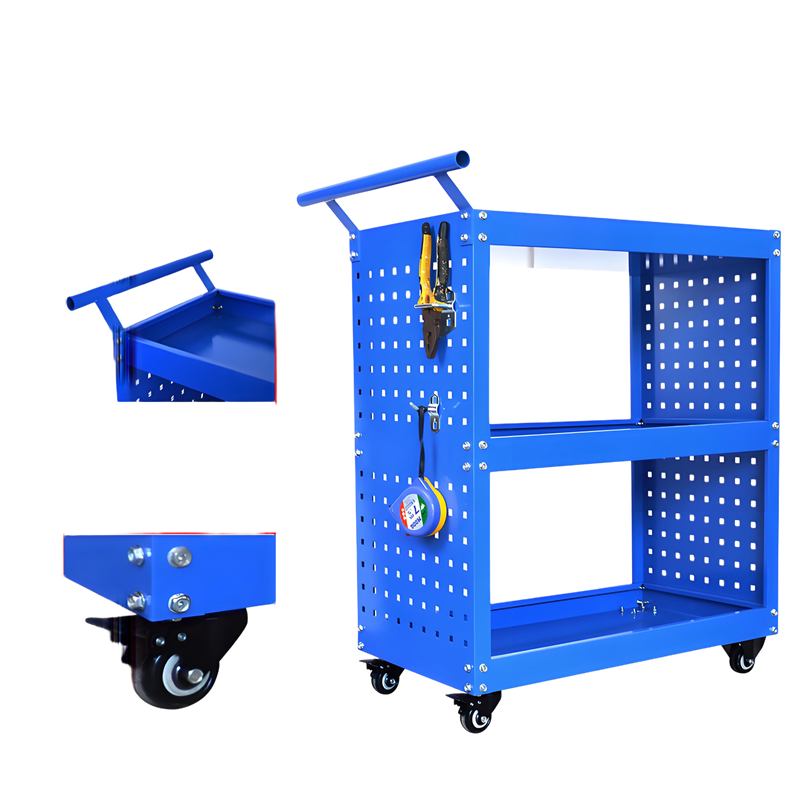

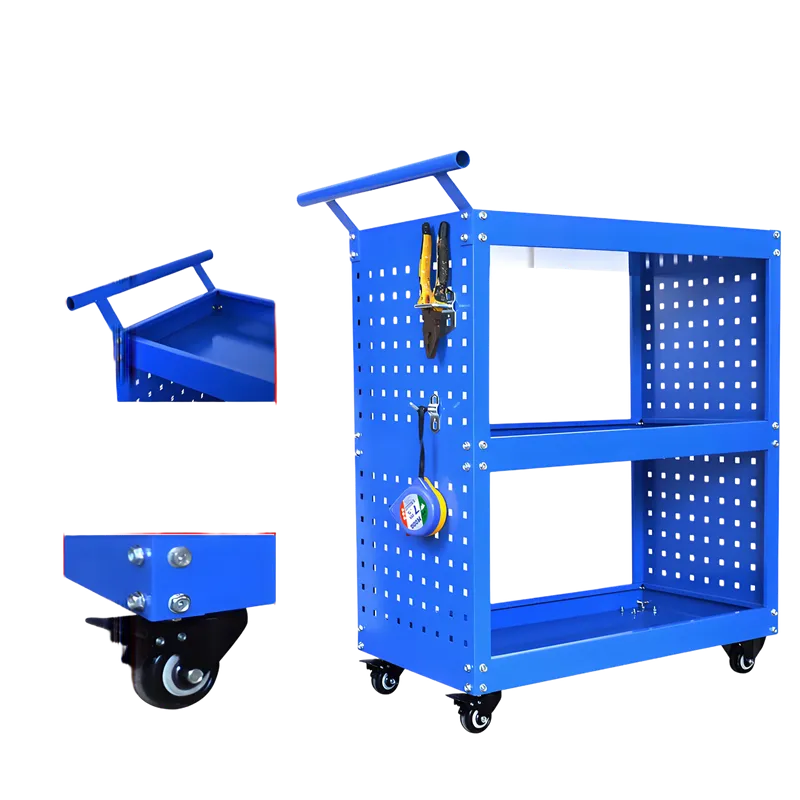

采用 2.0 镀锌钢板立柱，搭配 48x 外方螺丝进行稳固连接，构建出扎实可靠的主体框架。经专业力学设计，单层承载能力可达 330kg ，即便面对重载作业场景，仍能保持结构稳定，为工具收纳与搬运提供坚实支撑。配置 4 寸重型工业脚轮，具备万向调节与刹车功能，移动灵活且制动便捷，可轻松适配车间内多样作业场景的移动需求。
二、工艺细节
扶手选用同工艺烤漆处理，不仅赋予舒适握持手感，更具备优良防锈性能，延长使用寿命。侧挂工具板结合多孔设计，遵循 5S 管理理念，实现常用工具的有序悬挂与快速取用，助力打造整洁、高效的作业环境。
三、应用场景
广泛适用于汽修、机械加工等工业制造领域，以及各类需进行工具规范化管理与高效搬运的车间场景。通过科学的结构与工艺设计，助力企业实现工具收纳有序化、搬运高效化，推动 5S 管理落地实施，为车间作业效率提升提供实用可靠的硬件支持，是工业生产中优化现场管理、提高作业效能的得力装备 。
确认孔型（圆孔/方孔/异形孔）、孔径、孔距、排列方式（矩阵/蜂窝/自定义）
评估板材厚度（通常0.5-6mm）与材料选择（铝板/不锈钢/镀锌钢等）
提供DFM（可制造性分析）建议，避免设计冲突
-
适用场景
高精度复杂图形
-
精度
±0.1mm
-
特点
无毛刺，孔边缘光滑
-
适用场景
大批量标准孔
-
精度
±0.15mm
-
特点
效率高，成本优
-
适用场景
超厚板材(>10mm)
-
精度
±0.2mm
-
特点
无热变形
·孔距公差·
±0.1mm（精密级）/±0.3mm（常规级）
·毛刺高度·
≤0.05mm（需二次去毛刺）
·标准圆孔·
使用多工位模具同步冲压
·异形孔·
定制钨钢模具
折弯半径≥1倍板厚
使用微束等离子焊减少热变形
（全检或抽检）
控制在±0.05mm内
变形量≤0.3mm/m²
| 参数 | 标准值 | 备注 |
|---|---|---|
| 最小孔径 | ≥板厚×0.8 | 防止冲头断裂 |
| 孔边距 | ≥板厚×1.5 | 避免边缘变形 |
| 孔间距 | ≥板厚×2 | 确保结构强度 |
| 材料 | 推荐厚度 | 特点 |
|---|---|---|
| 铝合金5052 | 1.0-3.0mm | 轻量化首选 |
| 不锈钢304 | 0.8-2.5mm | 轻量化首选 |
| 镀锌钢SECC | 1.2-3.0mm | 经济实用 |
（深度≤0.3倍板厚）
（M3-M8螺纹孔）
坐标测量机
（孔位全尺寸检测）
粗糙度仪
（孔壁Ra≤3.2μm）
盐雾试验箱
（按ASTM B117标准）
防刮花PE膜包裹
瓦楞纸板间隔保护
木箱加固
（超大尺寸板件）
