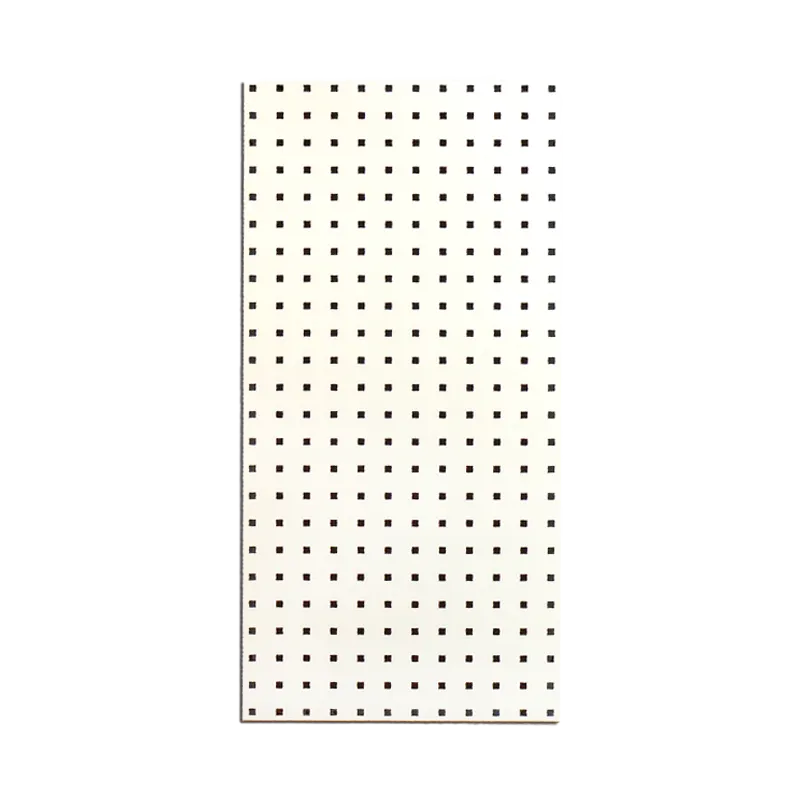

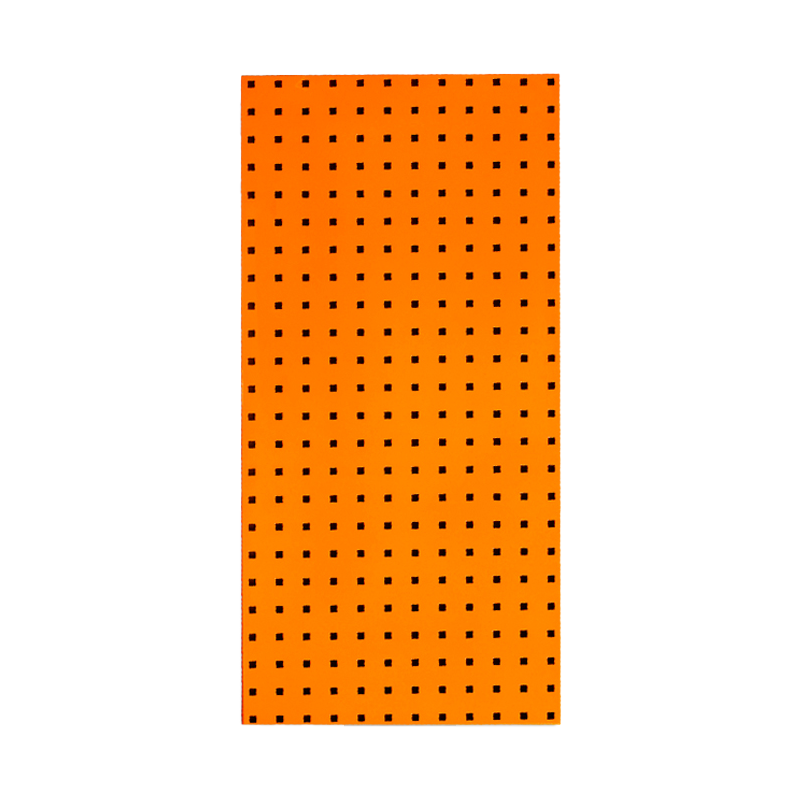

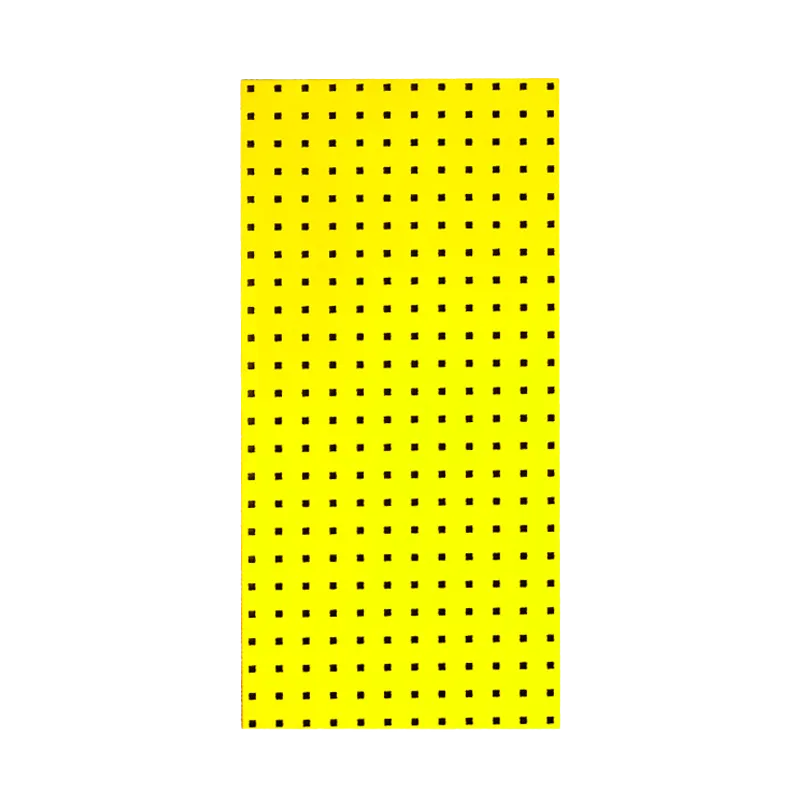

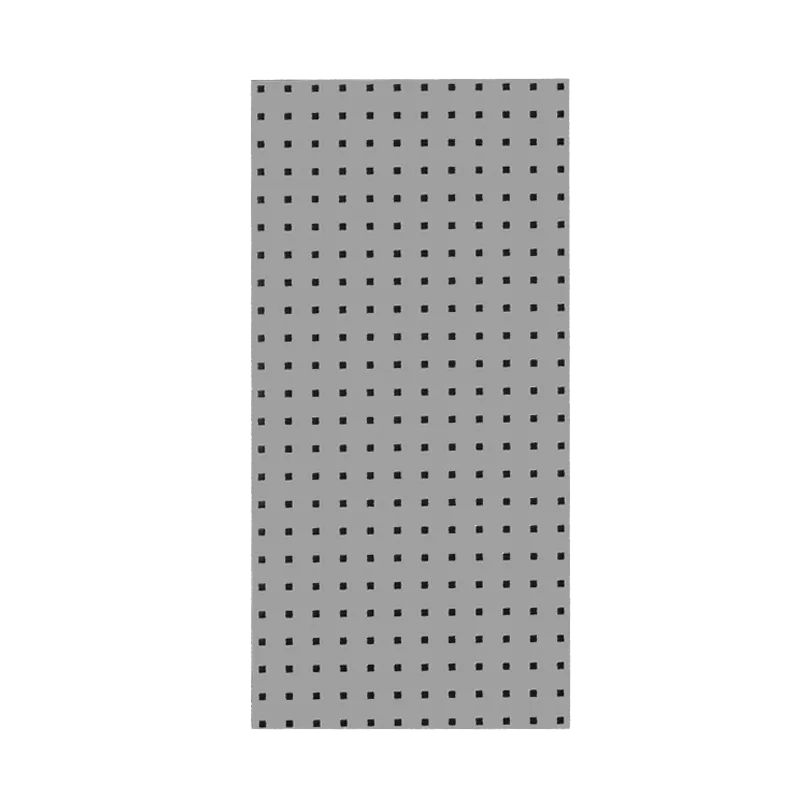

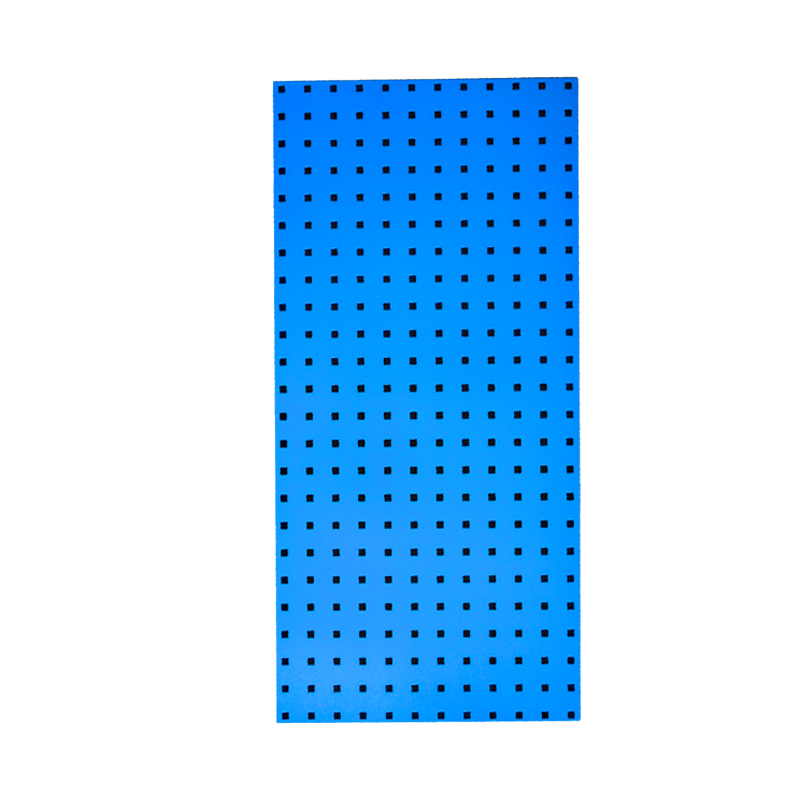

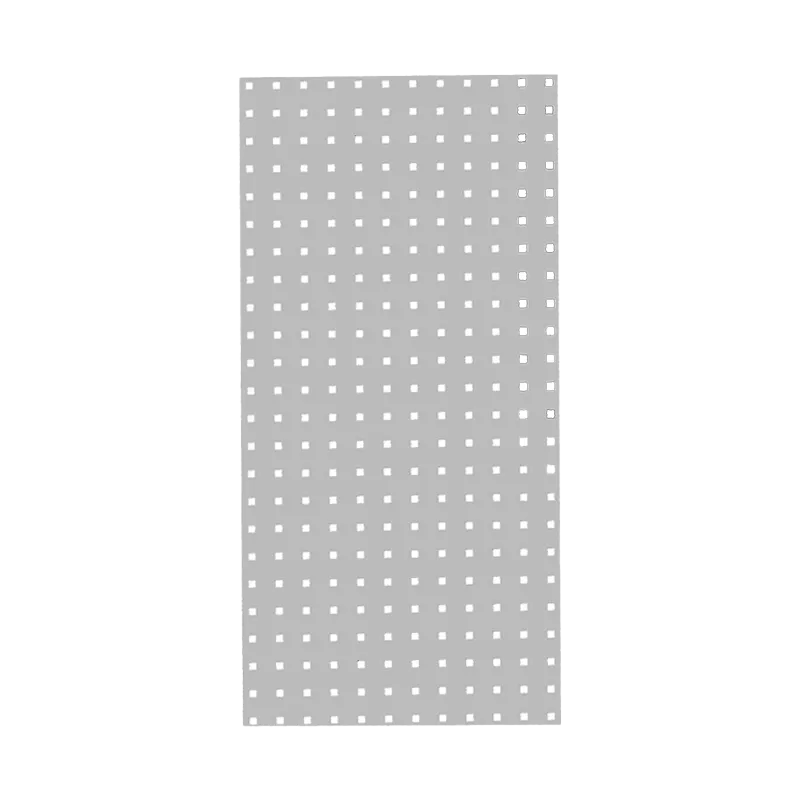

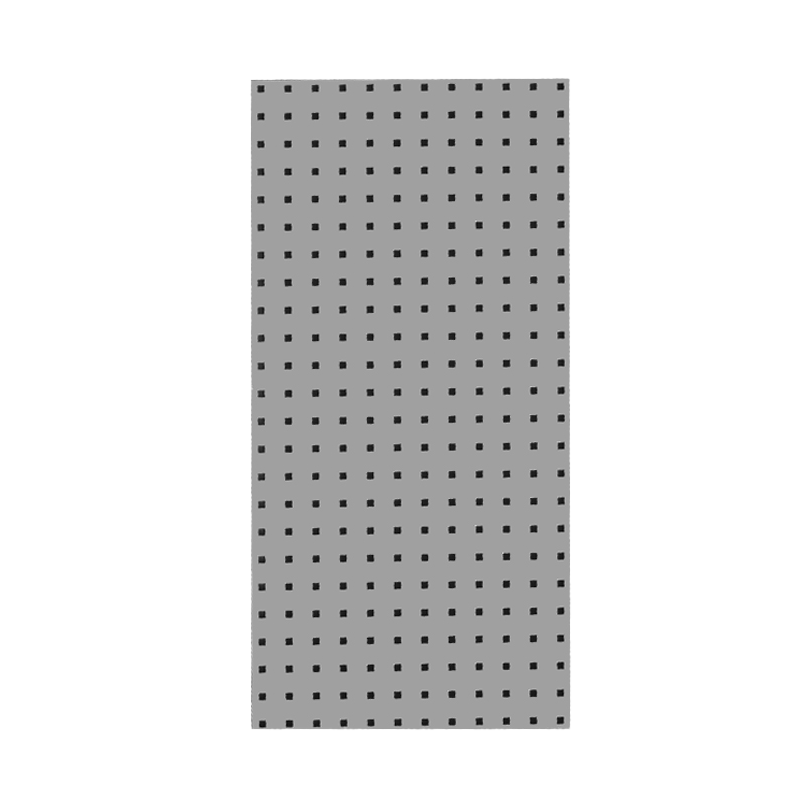

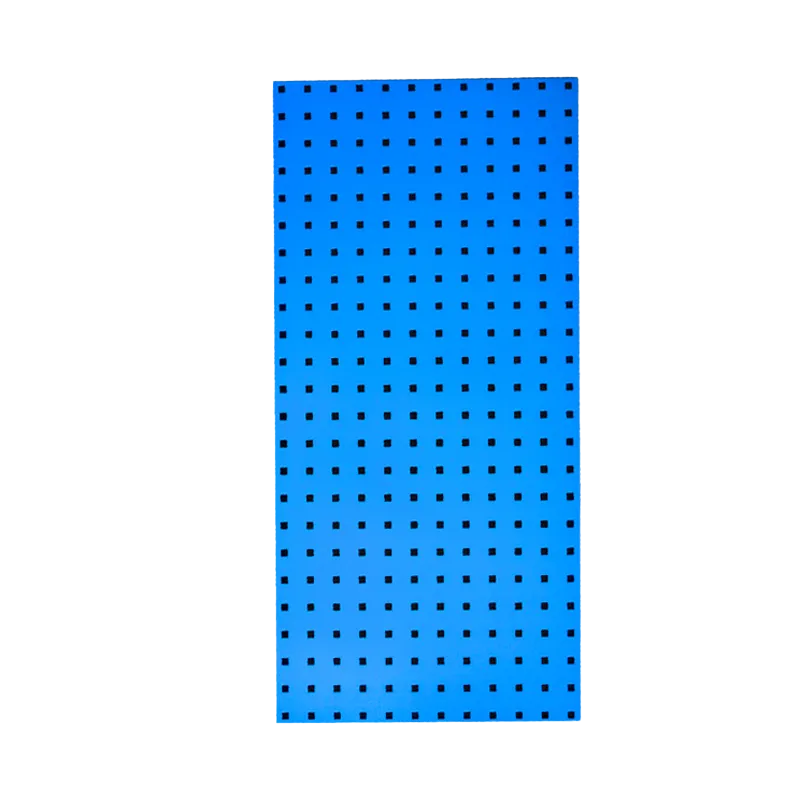

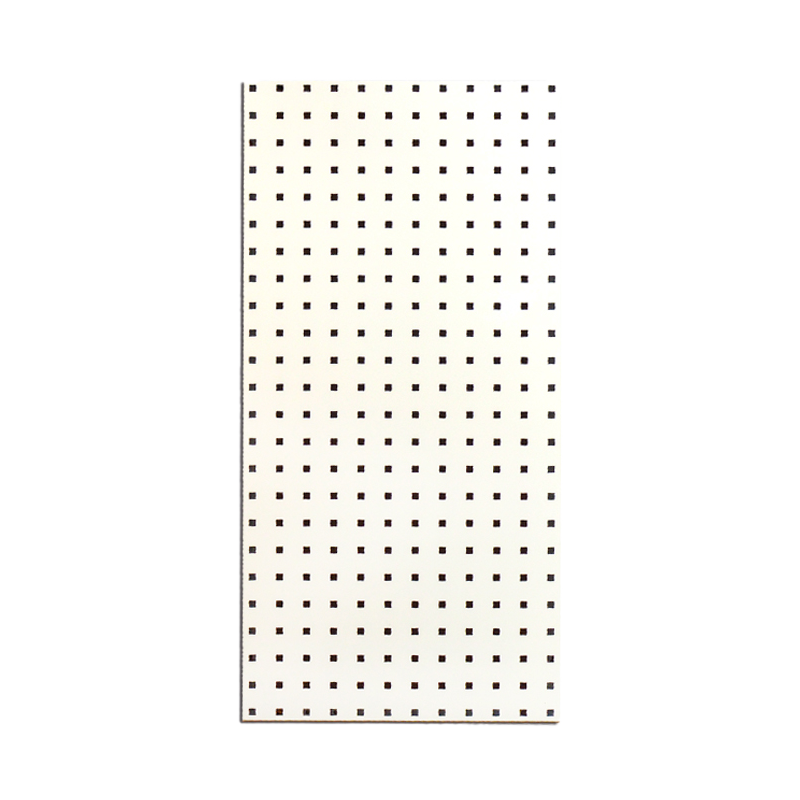

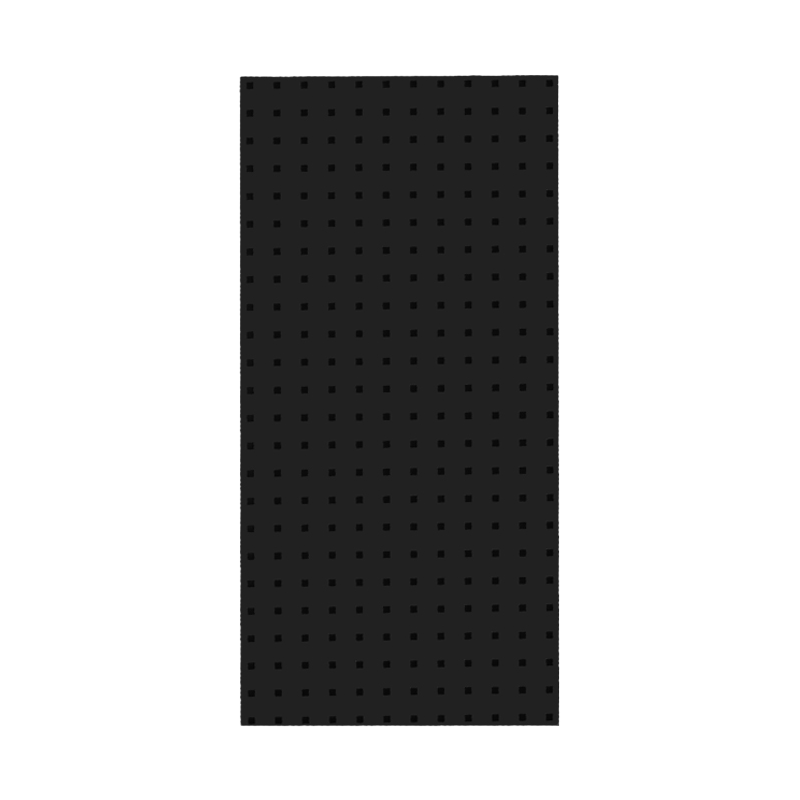

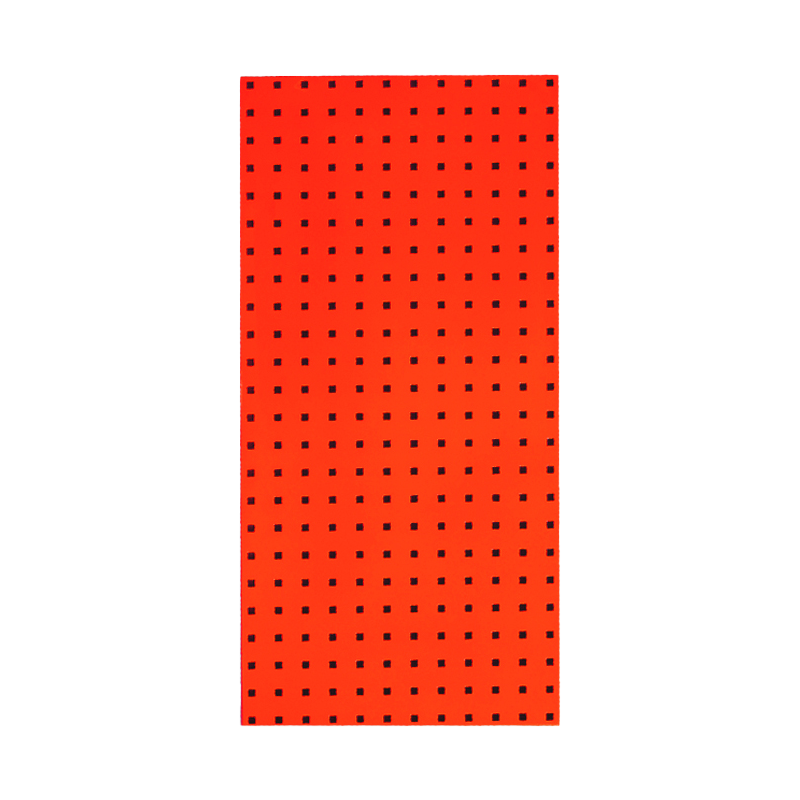

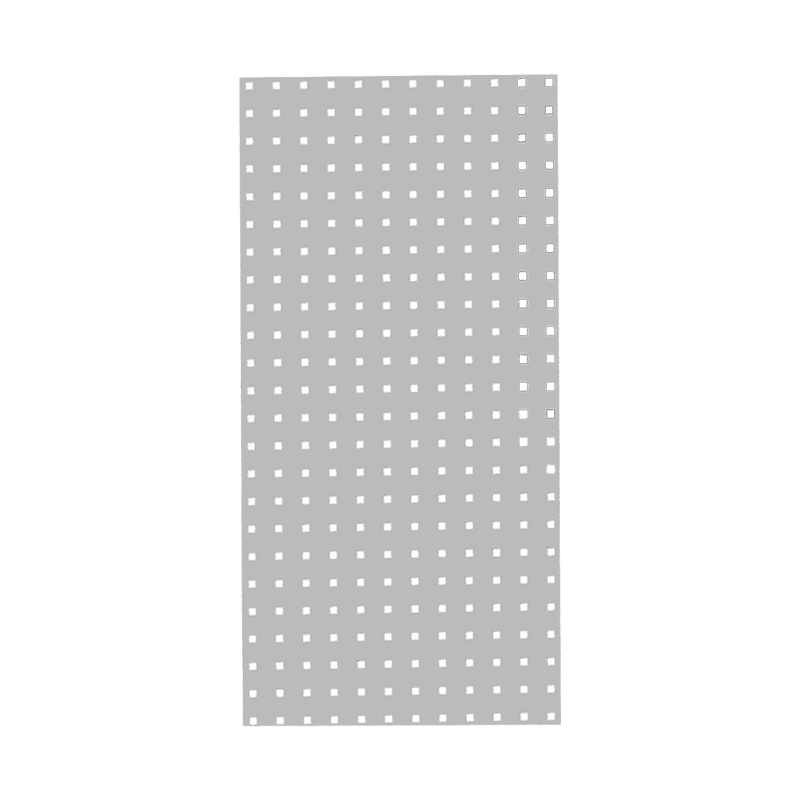

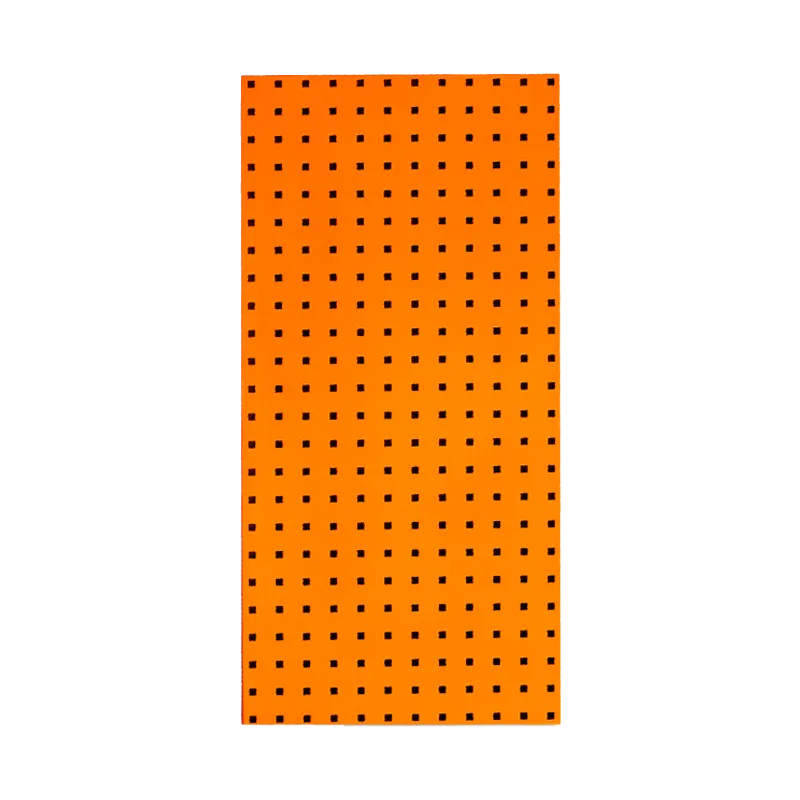

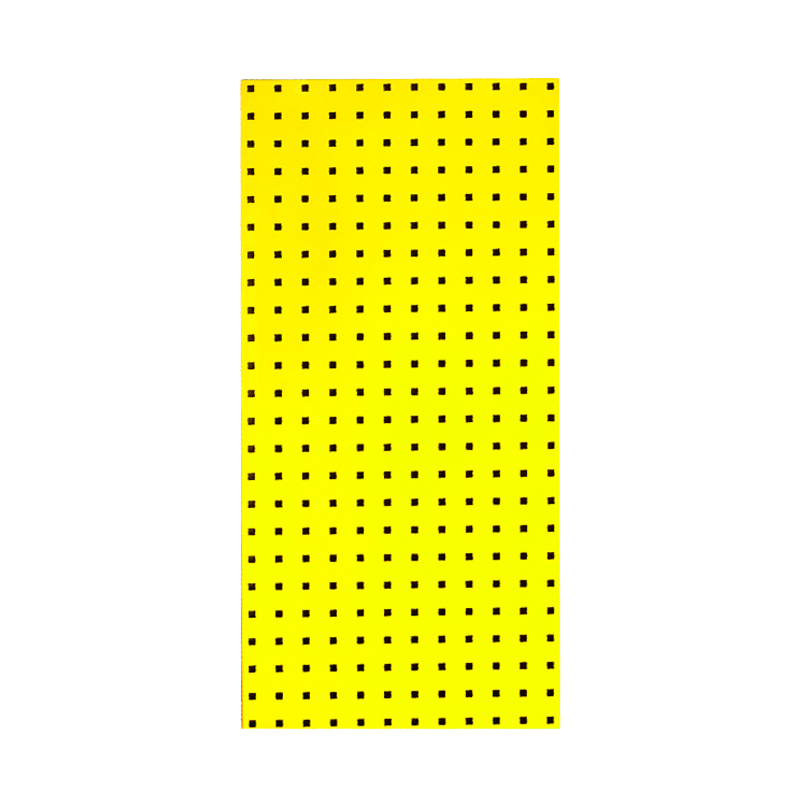

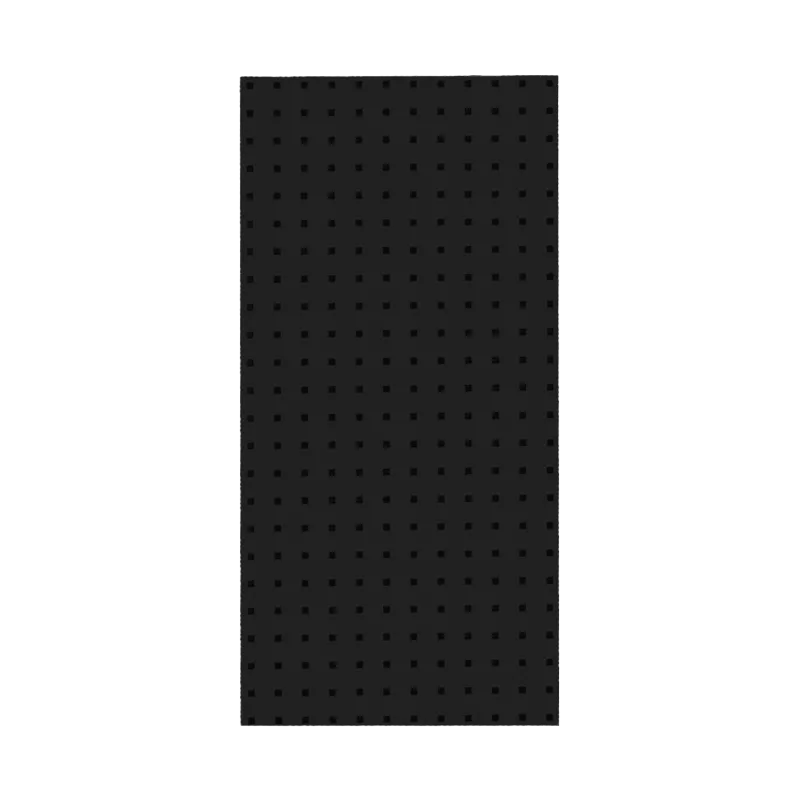

- 产品介绍
一、结构设计
本款可定制工具挂板架采用科学的结构布局，通过重心前移设计与加宽底板相结合的方式，大幅提升了整体稳定性。即使在挂满各类工具的情况下，仍能保持结构稳固，可有效避免因碰撞或频繁取放工具导致的倾倒问题，为车间穿梭、高频次操作提供可靠保障。
二、工艺特性
产品具备高度定制化特点，挂板的尺寸、孔径可根据实际需求进行精 准调整，挂钩的种类及数量也能按照使用场景灵活配置。这种定制化工艺能够适配不同规格的工具，无论是细小的螺丝刀、重型扳手，还是异形工具，都能实现有序悬挂，确保从布局到功能均与使用习惯高度契合，提升工具取用效率。
3.适用场景
该可定制工具挂板架适用范围广泛，可满足多种场景的工具收纳需求。在工厂产线，能助力实现工具的规范化管理；于汽修门店，可使维修工具有序摆放，减少寻找时间；在家庭车库，能让各类工具各归其位，保持空间整洁；在实验室，可对实验工具进行有序收纳，方便操作使用。
确认孔型（圆孔/方孔/异形孔）、孔径、孔距、排列方式（矩阵/蜂窝/自定义）
评估板材厚度（通常0.5-6mm）与材料选择（铝板/不锈钢/镀锌钢等）
提供DFM（可制造性分析）建议，避免设计冲突
-
适用场景
高精度复杂图形
-
精度
±0.1mm
-
特点
无毛刺，孔边缘光滑
-
适用场景
大批量标准孔
-
精度
±0.15mm
-
特点
效率高，成本优
-
适用场景
超厚板材(>10mm)
-
精度
±0.2mm
-
特点
无热变形
·孔距公差·
±0.1mm（精密级）/±0.3mm（常规级）
·毛刺高度·
≤0.05mm（需二次去毛刺）
·标准圆孔·
使用多工位模具同步冲压
·异形孔·
定制钨钢模具
折弯半径≥1倍板厚
使用微束等离子焊减少热变形
（全检或抽检）
控制在±0.05mm内
变形量≤0.3mm/m²
| 参数 | 标准值 | 备注 |
|---|---|---|
| 最小孔径 | ≥板厚×0.8 | 防止冲头断裂 |
| 孔边距 | ≥板厚×1.5 | 避免边缘变形 |
| 孔间距 | ≥板厚×2 | 确保结构强度 |
| 材料 | 推荐厚度 | 特点 |
|---|---|---|
| 铝合金5052 | 1.0-3.0mm | 轻量化首选 |
| 不锈钢304 | 0.8-2.5mm | 轻量化首选 |
| 镀锌钢SECC | 1.2-3.0mm | 经济实用 |
（深度≤0.3倍板厚）
（M3-M8螺纹孔）
坐标测量机
（孔位全尺寸检测）
粗糙度仪
（孔壁Ra≤3.2μm）
盐雾试验箱
（按ASTM B117标准）
防刮花PE膜包裹
瓦楞纸板间隔保护
木箱加固
（超大尺寸板件）
