| 框架颜色： | 半光黑 | 方孔板百度： | 板材厚度1.2/1.5及1.7mm(含喷层) |
| 材质 尺寸 (长*宽*高MM) |
单面3层固定款:960*430*1450mm | 挂板 类型方孔板/百叶板 |
|
| 单面4层固定款:960*430*1950mm | |||
| 双面3层固定款:960*610*1550mm | |||
| 双面4层固定款:960*610*2050mm | |||
- 产品介绍
一、结构设计

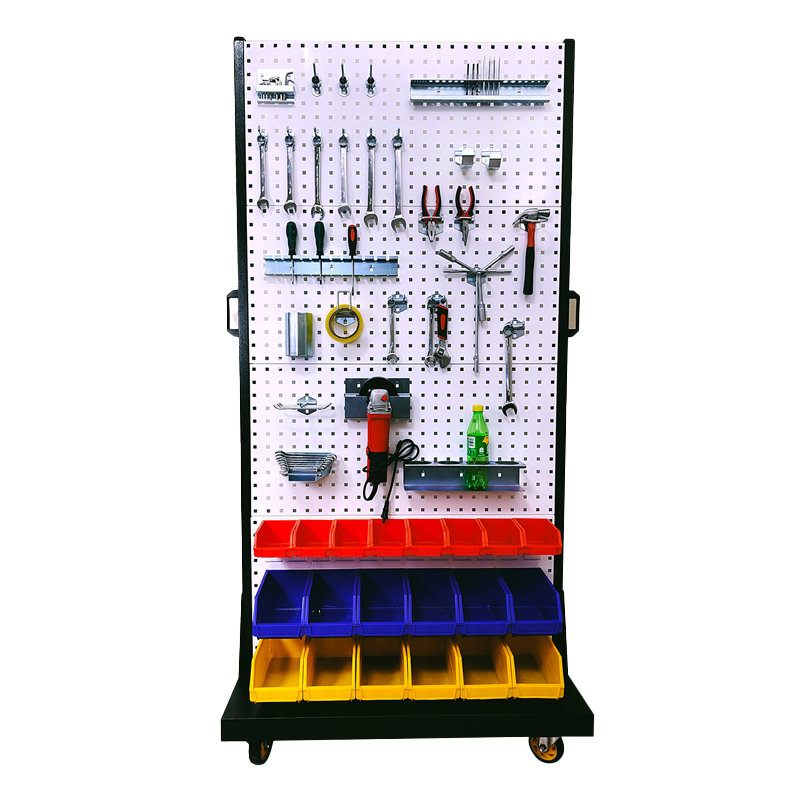

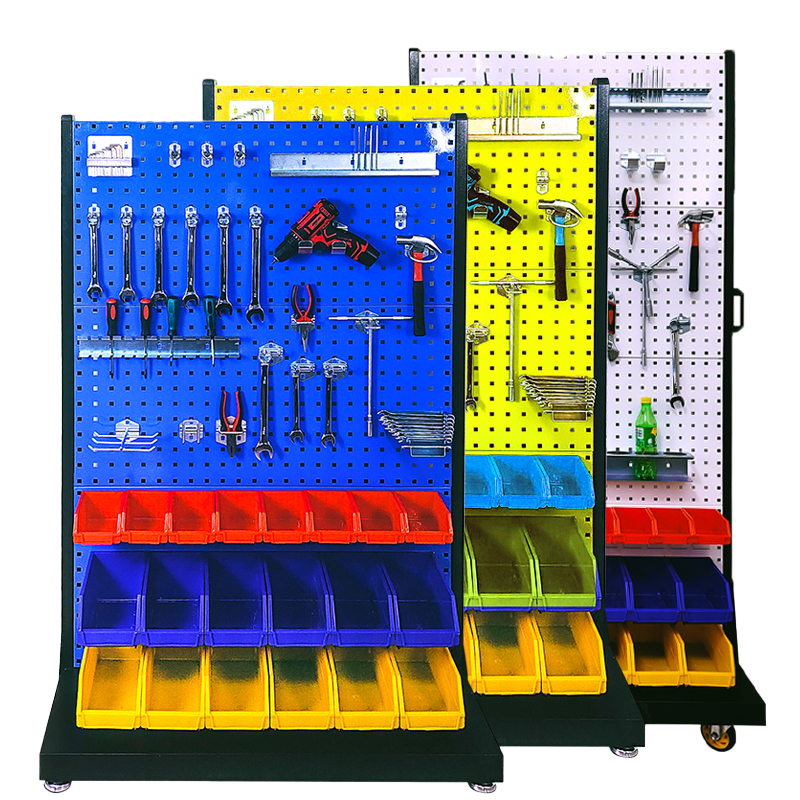

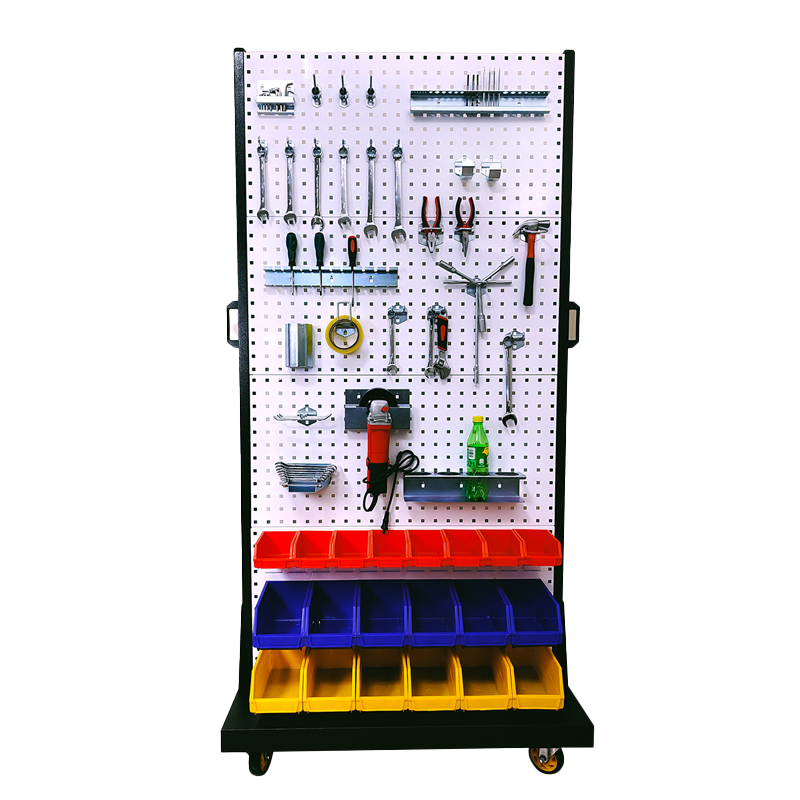

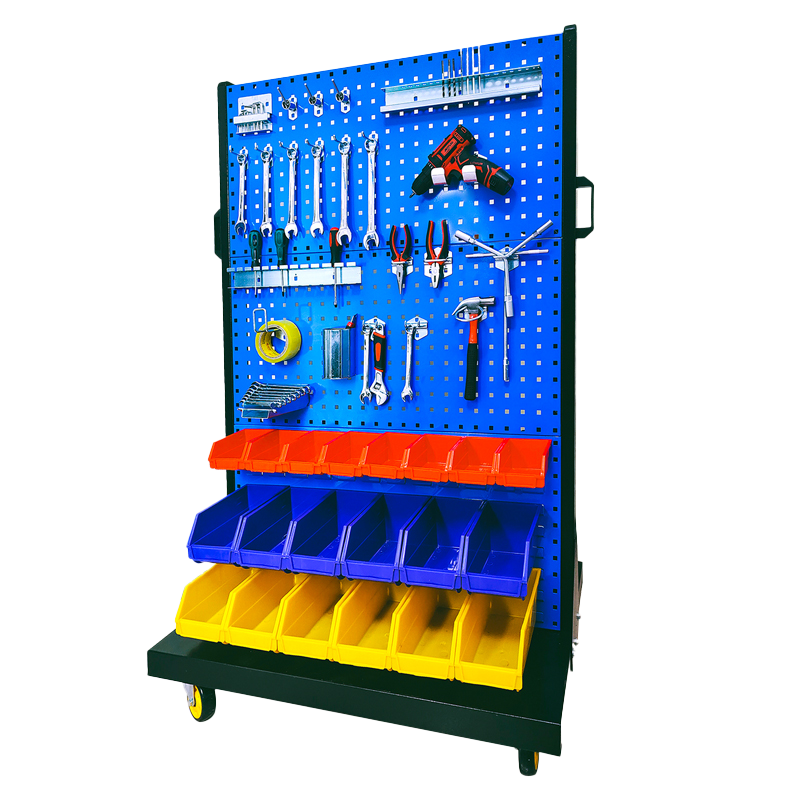

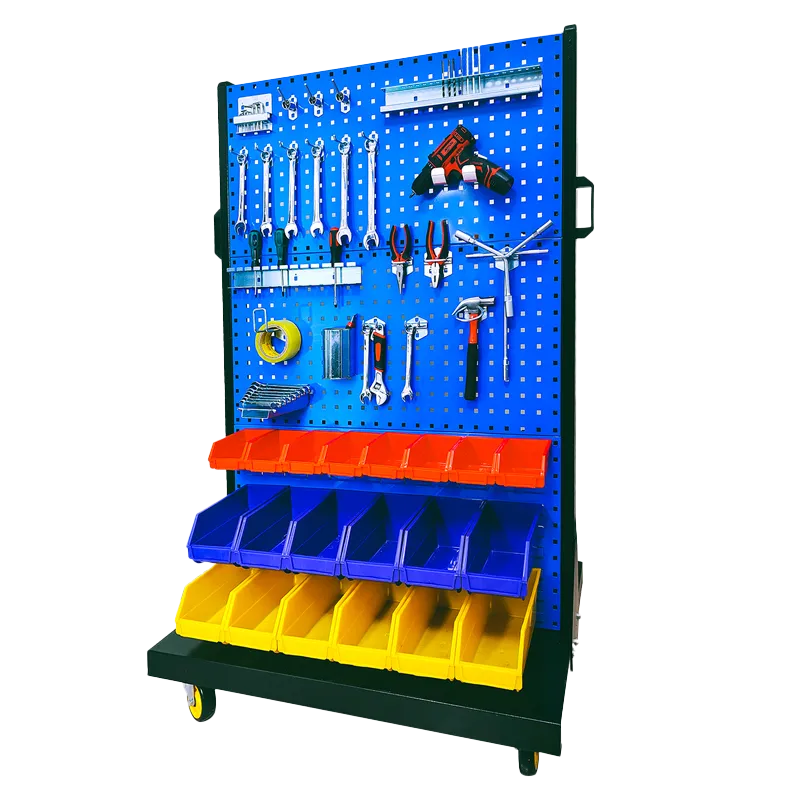

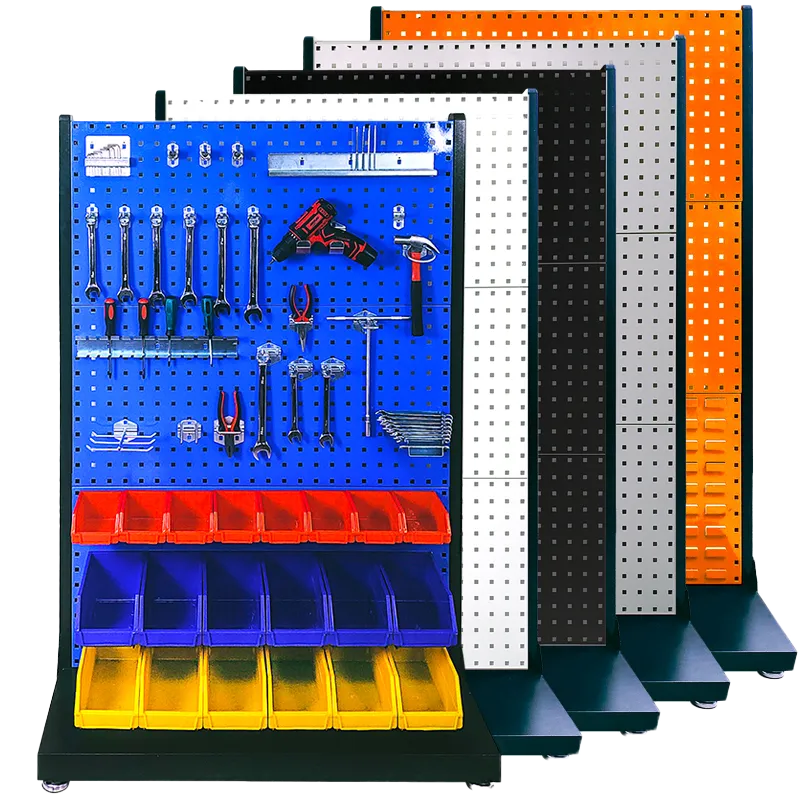

本款多功能工具架采用灵活组合式结构，架体尺寸与层数可根据实际需求自由选择，满足不同空间的收纳规划。配备可调节洞洞板，其安装位置及规格大小可按需调整，同时支持挂钩、物料盒等配件的个性化配置。无论是细小零件、大型工具，还是整箱物料，均可通过科学布局实现有序放置，充分利用垂直空间，提升收纳容量与取用便捷性。
二、工艺特性
产品秉持高度定制化工艺理念，通过精 准的尺寸适配技术，确保架体、洞洞板及各类配件与使用需求完美匹配。架体采用优质材料加工成型，结构稳固，可承受不同规格工具与物料的长期负载，兼顾耐用性与安全性，为高效收纳提供可靠支撑。
三、应用场景
该多功能工具架适用于多种场景：在工厂产线可作为工位器具，实现生产工具的规范化管理；在维修区可充当工具站，方便维修工具的集中取用；在仓库中能用于零散件的分类收纳，提升仓储空间利用率。其灵活的适配性与实用功能，可满足各类工业及日常收纳场景的需求，助力提升作业效率与空间整洁度。
确认孔型（圆孔/方孔/异形孔）、孔径、孔距、排列方式（矩阵/蜂窝/自定义）
评估板材厚度（通常0.5-6mm）与材料选择（铝板/不锈钢/镀锌钢等）
提供DFM（可制造性分析）建议，避免设计冲突
-
适用场景
高精度复杂图形
-
精度
±0.1mm
-
特点
无毛刺，孔边缘光滑
-
适用场景
大批量标准孔
-
精度
±0.15mm
-
特点
效率高，成本优
-
适用场景
超厚板材(>10mm)
-
精度
±0.2mm
-
特点
无热变形
·孔距公差·
±0.1mm（精密级）/±0.3mm（常规级）
·毛刺高度·
≤0.05mm（需二次去毛刺）
·标准圆孔·
使用多工位模具同步冲压
·异形孔·
定制钨钢模具
折弯半径≥1倍板厚
使用微束等离子焊减少热变形
（全检或抽检）
控制在±0.05mm内
变形量≤0.3mm/m²
| 参数 | 标准值 | 备注 |
|---|---|---|
| 最小孔径 | ≥板厚×0.8 | 防止冲头断裂 |
| 孔边距 | ≥板厚×1.5 | 避免边缘变形 |
| 孔间距 | ≥板厚×2 | 确保结构强度 |
| 材料 | 推荐厚度 | 特点 |
|---|---|---|
| 铝合金5052 | 1.0-3.0mm | 轻量化首选 |
| 不锈钢304 | 0.8-2.5mm | 轻量化首选 |
| 镀锌钢SECC | 1.2-3.0mm | 经济实用 |
（深度≤0.3倍板厚）
（M3-M8螺纹孔）
坐标测量机
（孔位全尺寸检测）
粗糙度仪
（孔壁Ra≤3.2μm）
盐雾试验箱
（按ASTM B117标准）
防刮花PE膜包裹
瓦楞纸板间隔保护
木箱加固
（超大尺寸板件）
